采用高频谐振法，覆盖10kHz–160MHz宽频测试，专用于橡胶介电常数与介质损耗分析。
在橡胶材料的研发与生产过程中，介电常数（ε）与介质损耗角正切（tanδ）是两项关键的物理性能指标。对于绝缘橡胶制品，如电缆护套、高压绝缘子伞裙、电气绝缘垫片等，较低的介质损耗意味着在交变电场下发热量少，能有效延缓材料热氧老化进程，延长使用寿命。而对于导电橡胶、抗静电橡胶及电磁屏蔽橡胶，介电性能则直接关联其电荷耗散能力与屏蔽效能。特别是在高频应用场景下，如5G基站天线罩、雷达隐身涂层、高频连接器密封件等，橡胶的介电性能会随着频率发生显著变化，传统的工频测试方法已无法满足评估需求。
GB/T 1409-2006《固体绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法》为橡胶材料的高频介电性能测试提供了标准依据。然而，常规的LCR表或阻抗分析仪在高频段测试时，容易受到引线电感、分布电容及边缘效应的干扰，导致测试数据失真。橡胶介电常数介质损耗测试仪GDAT-A正是基于这一行业痛点开发，采用高频谐振法（Q表法）原理，通过精密的机械测微结构与先进的DDS信号合成技术相结合，能够在10kHz至160MHz的宽频范围内，精准测量橡胶材料的介电常数与介质损耗。橡胶介电常数介质损耗测试仪GDAT-A不仅适用于硬质橡胶，更针对软质橡胶、弹性体、硅橡胶等易形变材料的特性进行了结构优化，是橡胶材料研发实验室、质检机构及生产企业不可或缺的高频电性能检测工具。
GDAT-A采用高频谐振法（Q表法）进行测量，其核心原理是利用LC串联谐振回路。仪器内部的标准电感与被测试样形成的电容构成谐振回路，通过调节信号源频率或回路电容，使回路达到谐振状态。此时，回路的谐振频率与Q值包含了试样的全部介电信息。
针对橡胶材料的特殊性，该测试方法具有独特的优势。橡胶属于粘弹性材料，硬度跨度大，从极软的凝胶到坚硬的硬橡胶均有应用。传统的平行板电极测试法，若施加压力过大，会导致软质橡胶产生不可逆的压缩形变，改变其密度与厚度，进而引起介电常数的测量误差。GDAT-A配备的平板电容器采用高精度弹簧加载机构与微米级测微杆，操作人员可以精确控制极片对试样的接触压力，既能保证电极与橡胶表面的良好接触，又能避免对软质试样造成过度挤压。
此外，橡胶材料多为不良导体或半导电体，表面可能存在微小的凹凸不平或脱模剂残留。设备配套的圆筒电容器作为线性可变电容器，其分辨率高达0.0033pF。在测试过程中，通过对比放入试样前后的谐振点变化及圆筒电容器的刻度变化，能够有效扣除接触电阻、引线电感及边缘效应的影响，从而换算出真实的介电常数与介质损耗。这种差分测量法特别适合表面状态复杂的橡胶试样，如带有织物增强层的橡胶板材、表面压花的功能性橡胶制品等。
在橡胶工业中，引入高频介电测试并非单纯追求技术指标的先进性，而是由实际应用场景驱动的必然需求。
首先是高频通信领域的应用。随着5G/6G通信技术的发展，橡胶材料被广泛用于制作基站天线的透波罩、射频连接器的绝缘介质以及手机终端的密封件。在这些高频电磁场环境中，橡胶的介电常数决定了信号的传输速度与波长，而介质损耗则决定了信号的衰减程度。例如，用于天线GHz频率下具有较低的介电常数（接近空气）和极低的介质损耗，以减少对信号传输的阻碍。GDAT-A高达160MHz的测试频率，虽然不及微波频段，但足以通过介电弛豫谱的分析，预测材料在更高频段的性能趋势，为配方设计提供关键数据。
其次是橡胶老化与硫化程度的无损检测。橡胶在硫化过程中，分子链从线性结构交联成立体网状结构，其介电性能会发生规律性变化。未硫化胶的极性基团活动自由，介电损耗较大；随着硫化程度的加深，分子链运动受限，介电常数和损耗通常会下降并趋于稳定。通过GDAT-A在不同频率下监测橡胶的tanδ值，可以快速判断橡胶的硫化终点，或者在不破坏成品的情况下，评估其内部硫化均匀性。同样，橡胶在热氧老化、臭氧老化或疲劳老化过程中，分子链的断裂与交联重组也会引起介电性能的改变，高频Q值的变化往往比力学性能的衰减更早显现，因此可作为早期老化预警的指标。
再者是导电与抗静电橡胶的质量控制。对于炭黑或石墨烯填充的导电橡胶，其渗流阈值附近的介电性能变化极为敏感。在高频电场下，填料粒子的极化与界面极化效应显著，通过测试介电常数随频率的变化曲线，可以分析填料在橡胶基体中的分散状态、团聚情况以及界面结合强度。这对于控制电磁屏蔽橡胶的屏蔽效能、抗静电橡胶的电荷耗散速率具有重要意义。

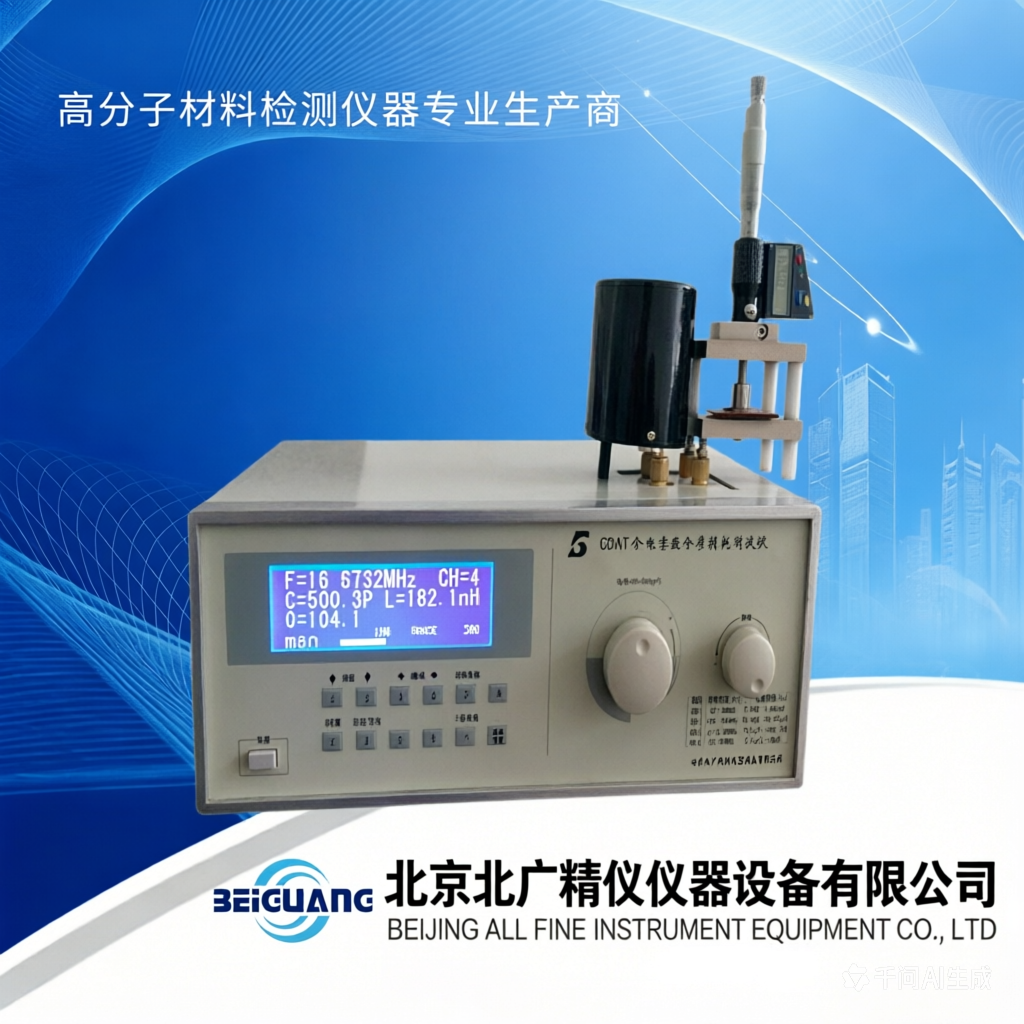

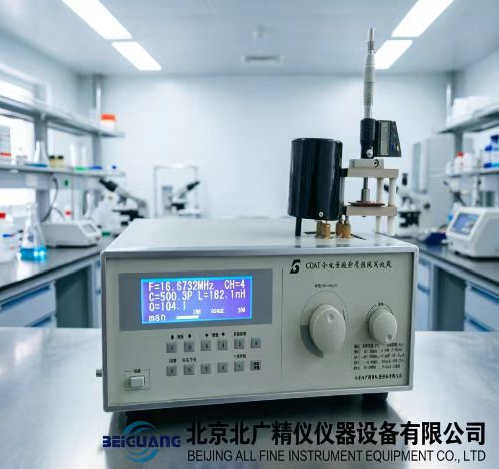

GDAT-A之所以能在高频段保持稳定的测试性能，得益于其精密的机械结构设计。测试装置主要由两只高精度的测微电容器组成：平板电容器与圆筒电容器。
平板电容器主要用于夹持试样，其极片采用高光洁度的金属材料制成，提供Φ25.4mm和Φ50mm两种规格。小极片适用于一般橡胶试样，大极片则有助于减小边缘效应，提高测试精度。极片间距的调节依靠分辨率为0.01mm的测微杆实现，调节范围超过10mm，能够容纳不同厚度的橡胶试片，包括较厚的橡胶垫或带有波纹的密封件。为了防止机械振动对高频测试的影响，整个测微系统安装在厚重的基座上，确保在调节间距时极片的平行度误差不超过0.02mm。极片的平行度对于保证电场的均匀性至关重要，不均匀的电场会导致介质损耗测试值偏大。
圆筒电容器是本仪器的核心传感部件，它是一只分辨率高达0.0033pF的线性可变电容器。其轴和轴的同心度误差严格控制在0.1mm以内，确保电容量与位移量呈严格的线pF）。在测试过程中，圆筒电容器并不夹持试样，而是作为标准变量参与谐振平衡。通过读取其刻度的变化量，可以反演出试样的电容变化，进而计算出介电常数。这种机械式的标准量具受温度漂移的影响较小，长期稳定性优于纯电子式的电容桥。
此外，设备还配备了数显微测量装置，可以直接在数字屏幕上读取电极间距，避免了传统刻度线读数的人为视差。夹具的整体损耗角正切值在1MHz时控制在4×10⁻⁴以内，这意味着在测试低损耗橡胶（如某些特种硅橡胶）时，夹具本身的损耗对测试结果的影响微乎其微，保证了测试的准确性。
为了确保测试数据的重复性与有效性，操作人员需遵循严格的试样制备与操作流程。
几何尺寸：推荐试样为圆形薄片，直径应略大于平板电容器极片直径（如Φ50mm或Φ30mm），厚度建议在1mm至5mm之间。厚度过小会增加测量误差，厚度过大则可能超出平板电容器的调节范围或导致电场不均匀。
表面处理：试样表面应平整、光滑、洁净。不得有气泡、裂纹、褶皱或明显的杂质。对于新硫化的橡胶试样，需清除表面的脱模剂、油污或隔离粉，可用无水乙醇轻轻擦拭并晾干。注意，对于某些不耐溶剂的橡胶（如丁腈橡胶），应避免长时间浸泡。
厚度均匀性：试样各点厚度差应小于±0.01mm。由于橡胶具有弹性，测量厚度时需在轻微压力下读取数值，建议使用精度为0.001mm的数显千分尺，在试样上至少选取3个不同位置测量，取平均值作为计算厚度。
预处理：橡胶是高分子聚合物，对温度和湿度敏感。测试前，试样应在标准实验室环境（温度23±2℃，相对湿度50±5%）下放置至少24小时，以消除加工过程中产生的内应力和环境温湿度的影响。
开机预热：接通电源，开启仪器，预热15-30分钟，使内部电子元件达到热稳定状态。
夹具校准：不放置试样，调节平板电容器极片间距至标准厚度（如2mm），记录此时的Q值和主电容读数（C1）。
装夹试样：抬起平板电容器上极片，将橡胶试样平稳放入下极片上，缓慢放下上极片，直至刚好接触试样表面（以千分尺读数变化为准），切勿用力压实。
谐振点搜索：选择测试频率，调节圆筒电容器或信号频率，使回路发生谐振，记录此时的Q值（Q2）和主电容读数（C2）。
数据计算：仪器内置微处理器可根据公式自动计算，或者根据记录的电容量变化（ΔC = C2 - C1）和Q值变化，结合试样厚度与电极面积，计算出介电常数ε和介质损耗角正切tanδ。GDAT-A支持自动锁定Q值，无需人工反复调节寻找最大值，简化了操作。
某电力设备企业研发复合绝缘子用硅橡胶伞裙材料。硅橡胶的介电性能直接影响其耐污闪能力。技术人员使用GDAT-A在50kHz至10MHz频率范围内测试不同配方硅橡胶的tanδ值。研究发现，随着填料（如氢氧化铝）含量的增加，tanδ呈现先降后升的趋势。通过在1MHz频率下监测tanδ的变化，成功筛选出既具有良好力学性能又具备低介电损耗的配方，有效提高了绝缘子在潮湿环境下的抗闪络能力。测试过程中，利用设备的微米级测微功能，有效控制了软质硅橡胶的压缩量，保证了数据的重复性。
丁基橡胶因其优异的气密性和阻尼性能，广泛用于减震降噪领域。某研究院利用GDAT-A研究丁基橡胶的阻尼机理。他们在100kHz至1MHz范围内测试了不同温度下橡胶的损耗因子（tanδ）。测试结果显示，tanδ在该频率范围内出现一个明显的峰值，对应着橡胶的玻璃化转变区。通过对比不同增塑剂含量的试样，发现峰值频率和幅度随配方变化显著。这些数据为丁基橡胶在汽车减震件、建筑隔震支座中的应用提供了重要的频率设计依据。
某高校材料学院研究导电炭黑填充天然橡胶的导电网络形成机制。使用GDAT-A在10kHz至50MHz频率下测试复合材料的介电性能。结果发现，当炭黑含量接近渗流阈值时，复合材料的介电常数在低频下急剧增大，而在高频下变化平缓，表现出典型的界面极化特征。同时，介质损耗角正切在渗流阈值附近出现极大值。通过分析介电常数随频率的变化谱图，研究人员成功计算了导电粒子的界面极化松弛时间，揭示了导电网络的形成动力学过程。
在固体火箭发动机衬层材料中，EPDM（三元乙丙橡胶）常被用作绝热层。评估其烧蚀后的性能变化至关重要。科研人员利用GDAT-A对未烧蚀和烧蚀后的EPDM试样进行高频介电测试。结果表明，烧蚀后材料因形成碳化层，其介电常数显著升高，介质损耗也大幅增加。通过建立介电性能与烧蚀深度、碳化程度的对应关系，开发了一种基于高频介电法的无损检测手段，用于快速评估火箭发动机绝热层的烧蚀剩余厚度。
GDAT-A属于精密机电一体化仪器，其机械测微系统的精度直接决定了测试结果的可靠性。因此，日常的维护保养尤为重要。
环境要求：仪器应放置在稳固、防震的工作台上，避免阳光直射和气流直接吹拂。环境应保持清洁、干燥，严禁在有腐蚀性气体（如酸雾、氯气）或高粉尘的环境中使用。长期不用pg电子官方网站时，应盖上防尘罩。
测微螺杆：平板电容器和圆筒电容器的测微螺杆是核心精密部件。使用一段时间后，可能会在螺纹间积聚橡胶碎屑或灰尘。建议定期（每3-6个月）用干净的软毛刷清理，并滴入少量钟表油或专用精密仪器润滑油，以保持调节顺滑。严禁使用粘稠度大的机油，以免吸附灰尘。
电极极片：平板电容器的极片表面应保持光洁。若有橡胶残留或氧化层，可用高级绘图橡皮擦拭，或用无水乙醇蘸脱脂棉轻轻擦洗。严禁用硬物刮擦，以免破坏表面平整度。若极片表面出现难以去除的划痕，应及时联系厂家更换，以免影响电场均匀性。
同轴连接器：夹具与主机连接的插头（间距25mm±1mm）应保持清洁，插拔时应握住插头本体，不要拉扯电缆。如有氧化，可用橡皮擦干净。
建议每年对仪器进行一次全面的性能核查。可以使用标准电容样块（如云母片或聚四氟乙烯标准样）进行测试，对比测量值与标准值的偏差。如果发现Q值读数漂移较大或频率指示失准，应停止使用，并送交专业计量机构进行校准。用户不得擅自拆开主机外壳，以免破坏内部高频回路的屏蔽与匹配。
在橡胶介电性能测试领域，除了GDAT-A采用的高频谐振法，常见的还有工频电桥法（如BQS-37A）和自动阻抗分析法（如LCR表）。三者各有侧重，适用场景不同。
工频电桥法主要在50Hz频率下测试，操作相对简单，成本较低，适合对低压、工频环境下使用的绝缘橡胶进行常规质检。然而，橡胶的介电性能具有明显的频散特性，50Hz下的数据无法反映其在高频下的表现。例如，某些橡胶在工频下损耗很小，但在MHz频段损耗剧增。GDAT-A覆盖了从10kHz到160MHz的宽频范围，能够揭示橡胶的介电弛豫过程，对于研发高频应用橡胶材料具有不可替代的作用。此外，谐振法在测量低损耗材料时，其Q值读数的灵敏度通常高于电桥法。
现代高档LCR表也能在高频（如100MHz）下工作，且具有自动化程度高、操作简便的优点。但是，LCR表通常采用固定结构的测试夹具，对于橡胶这种需要精确控制电极间距、且易受接触压力影响的软材料，往往难以获得准确结果。GDAT-A的机械测微结构允许操作人员精确控制极片间距和压力，其专用的平板电容器设计更适合橡胶试样的物理特性。此外，在超高阻抗（低损耗）测量时，LCR表容易受到线缆寄生参数的影响，而GDAT-A通过差分测量原理（利用圆筒电容器），在一定程度上抵消了这些寄生参数的干扰，测量稳定性更好。
总结：对于只需要进行出厂合格判定的常规橡胶制品，工频电桥可能已足够；对于需要进行材料研发、高频应用评估或深度质量分析的场合，GDAT-A提供的宽频测试能力与机械精度具有明显优势。
随着新材料技术的不断进步，橡胶介电性能测试技术也在向更深层次发展。GDAT-A的设计理念为未来的技术升级预留了空间。
宽温带测试拓展：目前的GDAT-A主要在室温下工作。然而，橡胶作为高分子材料，其玻璃化转变、结晶等过程对温度极其敏感。未来可通过将平板电容器集成在温控腔内，实现-60℃至+200℃宽温带下的介电测试。这将有助于研究橡胶在极端环境下的介电性能，服务于航空航天、极地科考等特殊领域的材料研发。
动态力学协同测试：橡胶的介质损耗角正切（tanδ）与动态力学分析（DMA）中的损耗因子（tanδ）在物理本质上密切相关，均反映了材料的粘弹性阻尼。未来可开发将介电测试与动态力学测试相结合的设备，在施加交变电场的同时施加机械振动，研究力-电耦合场下橡胶的性能变化。这对于开发智能轮胎、自适应减震橡胶等高端产品具有重要意义。
多频段一体化：虽然GDAT-A覆盖了高频段，但低频段（如0.1Hz-10kHz）的测试对于研究离子导电、电极极化等现象同样重要。未来的发展趋势是将超低频、工频、高频测试功能集成于单一平台，实现从准静态到射频的全频谱覆盖，为用户提供材料介电行为的全景视图。
智能化数据分析：当前的GDAT-A主要提供原始测试数据。未来可配套开发专业的分析软件，内置多种介电模型（如Cole-Cole模型、Havriliak-Negami模型），能够自动拟合测试数据，提取出松弛时间、直流电导率、界面极化强度等深层次物理参数，辅助科研人员更深入地理解橡胶的微观结构与宏观性能的关联。
在使用GDAT-A过程中，可能会遇到一些常见的技术问题，掌握基本的排查方法有助于提高工作效率。
开机无显示或显示异常：首先检查电源连接是否牢固，保险丝是否熔断。确认工作环境电压是否在220V±22V范围内。如果电压波动过大，建议配备稳压电源。若排除电源问题，可能是内部电路故障，需联系专业维修人员。
Q值读数不稳定或无法调谐：检查夹具与主机之间的连接电缆是否插紧，插头是否有氧化或污垢。检查平板电容器极片间是否有异物（如橡胶碎屑、毛发）。调节测微杆，观察极片是否平行移动，有无卡滞现象。若极片间距过小，可能导致极间短路，Q值会突然下降。确保试样表面清洁干燥，无导电污染物。
测试数据重复性差的：这是橡胶测试中最常见的问题。首先确认试样厚度测量是否准确，橡胶具有弹性，测量厚度时必须施加轻微的恒定压力。其次，检查每次装夹试样时，电极的压力是否一致。建议使用数显千分尺辅助定位。再者，确认环境温湿度是否稳定，橡胶吸湿后介电性能会显著变化。最后，检查极片的平行度，长期使用后极片可能发生倾斜，需进行校准。
频率指示失准：如果怀疑频率指示有误，可使用标准频率计监测仪器的信号输出。若偏差超出1×10⁻⁶±1的范围，可能是内部晶振老化，需送修校准。
电容读数漂移：检查圆筒电容器的测微螺杆是否松动，其线性度是否发生变化。可定期使用精密电容电桥对圆筒电容器进行多点校准（如每隔1mm测量一点电容值），绘制校准曲线，在数据处理时进行修正。
GDAT-A凭借其优异的高频测试性能与机械精度，在橡胶及相关行业积累了广泛的用户基础。根据公开资料，其典型客户群体涵盖了从基础研究到工业生产的各个环节。
高等院校与科研院所：如清华大学材料系、北京理工大学、华南理工大学、四川大学、西安交通大学、中国科学院上海硅酸盐研究所等。这些机构主要利用GDAT-A进行前沿材料科学研究，如新型导电橡胶、纳米复合材料、生物弹性体等的介电性能表征，发表高水平学术论文，培养专业人才。
电线电缆与绝缘材料企业：如浙江正泰电气、河南金水电缆集团、安徽铜峰电子、南京电气集团等。这些企业使用GDAT-A对电缆绝缘层、护套橡胶料进行高频介电性能检测，确保产品在高频传输环境下的安全性与稳定性，满足国家电网、通信行业的标准要求。
橡胶制品与密封件企业：如广州奥翼电子科技、广东银禧科技、成都盛宇科技、保定风帆美新蓄电池等。这些企业利用该设备监控橡胶混炼胶的质量，优化硫化工艺，开发具有特定介电性能的密封、减震、隔音产品。
质检与计量机构：如深圳质检院、广东产品质量监督研究所、佛山市质量计量监督检测中心、诸城质量检验监督所等。这些机构将GDAT-A作为法定检测工具，承担政府监督抽查、企业委托检验、仲裁检验等任务，为社会提供公正、准确的检测数据。
特种化工与新材料企业：如北京航天凯恩化工、山东德创环保科技、江苏矽时代材料科技等。这些企业专注于特种橡胶、功能高分子材料的研发与生产，GDAT-A是其进行配方筛选、工艺优化、产品定型的关键设备。
这些客户的广泛应用案例证明，GDAT-A已经成为橡胶及相关行业高频介电性能检测的重要工具，其测试数据的权威性得到了行业的普遍认可。
获得GDAT-A的测试数据仅仅是第一步，如何正确解读介电谱，从中提取有价值的物理信息，才是材料研究的关键。橡胶的介电谱通常包括介电常数（ε）随频率的变化曲线、介质损耗角正切（tanδ）随频率的变化曲线，以及复平面图（如Cole-Cole图）。
介电常数谱（ε-f曲线）：橡胶的介电常数通常随频率升高而下降。在低频段，偶极子能够跟上电场的快速变化，极化充分，ε较大；随着频率升高，偶极子的转向逐渐滞后于电场变化，极化不完全，ε逐渐减小，这种现象称为介电色散。如果在某个频率区间ε急剧下降，通常对应着一个介电弛豫过程，可能与橡胶的某种分子运动模式（如侧基转动、链段运动）相关。通过拟合ε随频率的变化，可以计算出该弛豫过程的松弛时间分布。
介质损耗谱（tanδ-f曲线）：tanδ谱通常呈现一个或多个损耗峰。每个损耗峰对应一个特定的弛豫过程。例如，在低温或高频区出现的峰通常与侧基或小链段的局部运动有关；而在高温或低频区出现的峰则通常与链段的运动（玻璃化转变）有关。对于填充型导电橡胶，在低频区可能出现一个巨大的损耗峰，这是由空间电荷极化（Maxwell-Wagner-Sillars效应）引起的，反映了填料与基体界面的极化行为。通过分析损耗峰的位置、形状和强度，可以判断橡胶的玻璃化转变温度、交联密度、填料分散性等。
复平面图：将ε对ε（介电损耗）作图，理想的Debye弛豫会得到一个半圆（Cole-Cole图）。但实际橡胶材料往往表现为压扁的半圆或斜线，这反映了松弛时间的分布。通过拟合Cole-Cole图，可以得到静态介电常数、光频介电常数以及松弛时间分布参数，这些信息对于建立橡胶的介电模型至关重要。
掌握这些解读方法，能够帮助研发人员从GDAT-A的测试数据中洞察橡胶微观结构与宏观性能的内在联系，从而指导新材料的分子设计与配方优化。
尽管GDAT-A的输出电压通常较低，但在高频高压测试回路中仍存在潜在风险，且精密仪器的操作不当可能导致设备损坏。因此，必须严格遵守安全操作规程。
在连接或拆卸测试夹具时，必须先关闭主机电源。虽然输出电压不高，但高频电流仍可能造成不适或损坏敏感元件。
当极片间距接近零时（空测或放入极薄试样时），务必格外小心，防止上下极片硬性接触，造成极片表面划伤或测微机构损坏。
不要随意拆卸夹具的任何部件，特别是保证平行度和同心度的调节螺丝。如需清洁或维护，应在专业人员指导下进行。
测试橡胶试样时，若使用有机溶剂（如乙醇）清洁试样或电极，应在通风良好的环境下进行，远离明火。
某些橡胶材料（如氯丁橡胶）可能含有对人体有害的成分，操作时应避免直接接触皮肤，必要时佩戴手套。
测试数据应及时记录或保存。虽然仪器具有一定的存储功能，但重要的实验数据建议另行备份。
建立完整的测试档案，包括试样信息（名称、批号、配方、硫化条件）、测试条件（温度、湿度、频率、电极间距）和测试结果。详细的记录是进行数据追溯和对比分析的基础。
橡胶材料的介电性能是连接其微观分子结构与宏观电学功能的桥梁。在高频电子技术日新月异的今天，对橡胶材料在高频电场下的行为认知变得愈发重要。GDAT-A型橡胶介电常数介质损耗测试仪，依托高频谐振法原理，凭借其精密的机械测微系统、宽频带的信号激励源以及高灵敏度的Q值检测能力，为橡胶行业提供了一把探索高频介电世界的精准标尺。
从基础理论研究到工业化生产质控，从传统绝缘橡胶到新型智能弹性体，GDAT-A的应用贯穿了橡胶材料发展的全生命周期。它不仅能够帮助科研人员揭示橡胶老化的微观机制、优化导电网络的构建策略，还能协助工程师筛选出性能优异的配方、监控生产工艺的稳定性。通过遵循规范的操作流程，实施科学的维护保养，并深入理解介电谱背后的物理内涵，用户能够最大限度地发挥GDAT-A的性能潜力，获取可信赖的测试数据。
展望未来，随着橡胶材料向高性能化、多功能化、智能化方向发展，对介电测试技术的要求也将不断提高。GDAT-A所代表的精密机械与电子技术相结合的路线，将继续在橡胶材料表征领域发挥重要作用，并随着技术的进步不断演化，为推动我国橡胶工业的技术进步与创新贡献力量。
