北广精仪1MHZ高频介电常数测试仪GDAT-A

  pg电子新闻中心     |      2026-10-22 04:48

  该仪器其核心设计理念在于“精准”与“智能”。它摒弃了传统Q表依赖人工判读、手动调谐的繁琐与低效,通过内置的高性能单片机系统,实现了从信号源产生、谐振点搜索、数据采集到结果计算的全流程自动化。

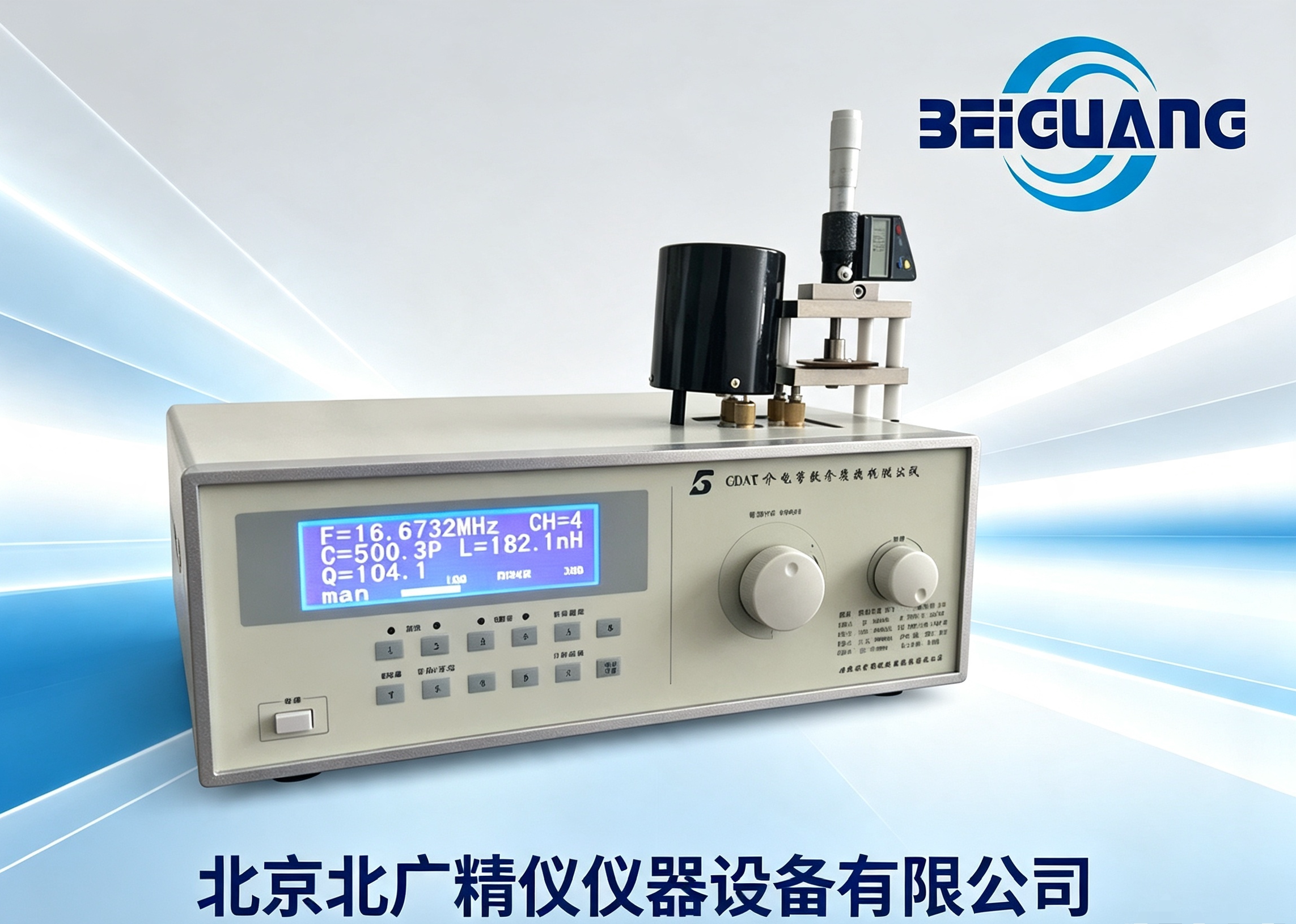

北广精仪1MHZ高频介电常数测试仪GDAT-A(图1)

  1MHZ高频介电常数测试仪GDAT-A是一款面向电气绝缘材料、电子陶瓷、电容器介质、复合材料等对象,开展高频介电常数与介质损耗因数检测的专用仪器。设备依据GB/T 1409-2006《测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法》组织测量,适用于科研院所、高校实验室以及生产企业在材料研发、工艺控制与质量检验环节的高频电性能测试需求。

  在材料科学与电工电子领域,介电常数和介质损耗是表征电介质材料特性的两项基础参数。介电常数反映材料在电场作用下储存电能的能力,介电常数又称电容率,是衡量材料极化程度与储存电荷能力的物理量,常用相对介电常数进行描述。介质损耗则体现材料在交变电场中因极化弛豫、导电损耗等因素产生的能量耗散,通常以介质损耗角正切值(tanδ)表示,数值越小,说明材料在应用频段内的损耗越低、性能越稳定。两者的数值会随测试频率、温度、湿度等条件而变化,尤其在1MHz及更高频段,材料的极化机制与损耗特性会发生明显变化,因而需要能够稳定工作于高频段、读数准确、重复性良好的专用测试设备。

  1MHZ高频介电常数测试仪GDAT-A正是针对上述需求设计。仪器以高频谐振法为基础,采用单片计算机作为控制核心,集成频率数字锁定、标准频率测试点自动设定、谐振点自动搜索、Q值量程自动转换以及数值显示等功能,改进了调谐回路结构,将测试回路的残余电感控制到较低水平,同时保留Q表中自动稳幅等技术特点,使设备在实际使用中操作更便捷、测量更准确、数据更稳定。

  设备由主机、电感组和测试夹具等部分组成,配套二只测微电容器构成的样品承载与测量结构。平板电容器用于夹持被测样品,园筒电容器采用分辨率较高的线性可变电容器,通过被测样品放入前后Q值的变化,结合园筒电容器刻度读值的变化量换算得到介电损耗角正切值;通过平板电容器刻度读值的变化量换算得到介电常数。整体设计兼顾通用性、多用途与多量程,可适配多种规格的片状、棒状等固体电介质样品。

  作为一款定位于1MHz高频段的测试仪器,GDAT-A在电工陶瓷、电瓷、装置瓷、电容器介质、绝缘薄膜、复合材料等领域均有广泛的应用空间,为材料介电性能的研究、评价与改进提供了有效的测量手段。下文将从测试原理、技术指标、性能特点、工作条件、应用领域以及使用维护等多个方面,对1MHZ高频介电常数测试仪GDAT-A进行全面介绍,供相关领域的研究人员与工程技术人员参考。

  介电常数与介质损耗是电介质材料的两类基础电学参数,理解这两项参数及其测试方法,是正确使用高频介电常数测试仪的前提。介电常数是衡量材料在电场作用下储存电荷能力与极化程度的参数,它与材料内部的极化机制密切相关。电介质材料在外电场作用下会发生电子极化、离子极化、取向极化等多种极化过程,不同极化机制的建立需要不同的时间,因此表现出明显的频率依赖性。介质损耗则是指电介质在交变电场作用下,因极化滞后与导电等因素引起的能量损耗,其大小关系到材料在应用频段内的发热程度与性能稳定性。

  不同材料、不同频段下,介电常数与介质损耗的数值存在明显差异。低频下,材料的极化过程基本能够跟上电场变化,介电常数较高、损耗较低;随着频率升高,各类极化机制逐渐滞后,介电常数可能出现下降,损耗则可能出现峰值。正是由于这种频率依赖性,许多材料应用场景对在指定高频下的介电性能提出了明确的测量要求。1MHz正是工程中常用的一个高频测试点,被广泛应用于电容器介质、印制线路基材、绝缘材料等产品的性能评价。

  针对电介质材料的高频介电性能测量,国内外已形成了相应的标准体系。GB/T 1409-2006《测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法》是相关领域的代表性标准,规定了工频、音频与高频范围内电容率和介质损耗因数的测量方法与推荐条件。1MHZ高频介电常数测试仪GDAT-A即依据该标准组织测量,其测量结果具备与标准方法相适应的可比性与参考价值。

  在测量方法层面,高频范围内介电常数与介质损耗的测量通常采用谐振法。谐振法利用LC谐振回路的特性,通过测量样品接入前后谐振点频率、Q值等参数的变化,反推样品的电容与损耗信息。与低频下常用的电桥法相比,谐振法更适合在较高频段工作,能够有效规避引线电感、分布电容等因素对测量的影响,因而在高频介电测试中应用广泛。

  标准的落地执行,还依赖于具备良好性能的专用测试设备。设备需在指定频率范围内稳定输出测试信号,准确捕捉谐振状态,并具备足够的读数分辨率与重复性,才能保证换算得到的介电常数与介质损耗数值可靠。1MHZ高频介电常数测试仪GDAT-A在信号源、调谐回路、Q值检测与数值显示等环节进行了针对性设计,力求满足GB/T 1409-2006对高频介电测量的要求,为材料评价提供可信的数据基础。

  1MHZ高频介电常数测试仪GDAT-A采用高频谐振法实现介电常数与介质损耗的测量。谐振法是基于LC谐振回路谐振特性的测量方法。当测试频率与回路的固有谐振频率一致时,回路呈现谐振状态,此时的Q值、谐振频率等参数与回路中的电感、电容以及损耗密切相关。通过测量样品放入前后这些参数的变化,即可换算出被测样品的电容与介质损耗信息。Q值又称品质因数,是衡量谐振回路储能与耗能比例的物理量,Q值越高,说明回路损耗越小、选择性越好,利用Q值在样品接入前后的变化,可以准确推算出样品引入的附加损耗。

  在仪器结构上,GDAT-A以单片计算机作为控制核心,对测试过程进行管理与计算。测量环节采用了频率数字锁定技术,使测试频率稳定在设定值,避免频率漂移对结果的影响;标准频率测试点自动设定功能,减少了人工选取频率点的工作量;谐振点自动搜索功能,能够在设定频段内自动寻找谐振位置,提高测试效率;Q值量程自动转换功能,则根据被测样品损耗的大小自动切换合适的量程,保证读数的准确性。同时,仪器保留了自动稳幅等技术特点,进一步提升了测量过程的稳定性。这些功能的综合运用,使操作人员无需过多干预即可完成一次较为规范的介电性能测量,降低了人为因素带来的误差。

  设备的样品承载与测量结构由二只测微电容器组成。平板电容器一般用于夹持被测样品,通过调节极片间距改变电极与样品之间的耦合状态;园筒电容器采用分辨率较高的线性可变电容器,其电容量随测微杆长度近似线性变化,配合仪器作为指示装置使用。测量时,将被测样品放入平板电容器极片之间,读取谐振状态下园筒电容器的刻度值;随后取出样品,在相同条件下再次测量,通过两次Q值与刻度读值的变化量,换算出被测样品的介质损耗角正切值。介电常数则通过平板电容器刻度读值的变化量换算得到。这种先放入样品、再取出样品进行对比测量的方式,能够有效消除测量系统自身电容与损耗的影响,提高结果的准确程度。

  这种基于Q值变化的测量方式,既适用于固体片状样品的常规测量,也便于在同一套测量结构上开展多种材料的对比测试。仪器在不同频率、不同样品条件下,能够自动调整测量流程,兼顾测量的通用性与准确性。对于不同厚度的样品,可通过调节极片间距保持测试条件的一致性;对于不同尺寸的样品,可选用合适的极片规格,从而满足多种测试需求。

  在1MHz等高频测试点,谐振法测量能够有效降低分布参数带来的干扰。高频条件下,测试引线、夹具本身存在电感与分布电容,若处理不当会明显影响测量结果。GDAT-A对调谐回路进行了改进,将回路的残余电感控制到较低水平,并结合自动稳幅、数值显示等功能,使高频测试过程更稳定、读数更直观。整体而言,仪器以较高的工作频率上限和较宽的测量范围,覆盖了从数十千赫到数十兆赫乃至更高频段的测试需求,为高频介电性能研究提供了有力支撑。

  以上为1MHZ高频介电常数测试仪GDAT-A的主要技术指标。这些指标共同决定了仪器的测量能力与适用范围。信号源采用DDS直接数字合成技术,能够提供稳定、可调的高频测试信号,保证测量频率的准确与稳定;频率范围覆盖10KHz至70MHz或100MHz,兼顾低频与高频测试需求,扩大了仪器的适用面;Q值测量范围2~1023,配合多档量程自动或手动切换,可适应不同损耗水平的样品;电感与电容的直接测量能力,进一步扩展了仪器的应用场景,使设备不局限于介电参数的测试;电容准确度在150pF以下优于±1.5pF、150pF以上优于±1%,保证了介电常数换算的精度;频率指示误差达到1×10⁻⁶±1的水平,为高频谐振点的准确定位提供了频率基准;Q值合格指示预置功能,便于在生产检验环节快速判断样品是否满足设定标准。上述指标在采购与验收时,是评价仪器性能的重要依据,也是保证测量数据可靠的基础。

  在性能特点方面,1MHZ高频介电常数测试仪GDAT-A在测微结构与样品承载环节具备以下几方面设计。

  其一,平板电容器极片尺寸提供Φ25.4mm与Φ50mm两种规格,可适应不同尺寸的片状样品;极片间距可调范围和分辨率分别为≥10mm与±0.01mm,便于对样品厚度进行精确控制与重复测量。极片规格的多样化,使仪器能够适应不同面积样品的测试需求。

  其二,园筒电容器电容量线pF,长度可调范围和分辨率分别为≥0~20mm与±0.01mm。园筒电容器作为测量指示的关键结构,其良好的线性特性保证了损耗角正切值换算的准确性,测微杆的精密调节则保证了读数的分辨率。

  其三,夹具插头间距为25mm±1mm,提供了稳定的机械连接与重复定位能力,保障样品在测量过程中的位置一致性,减少因装样位置差异引入的测量偏差。

  其四,夹角损耗角正切值不大于4×10⁻⁴(1MHz时),说明夹具本身在高频下的损耗较低,对测试结果的影响得到有效控制,有利于测量较小损耗的样品,保证低损耗材料测量结果的可靠性。

  其五,配备数显电极,测微杆读数采用数显方式呈现,读取直观、记录便捷,降低了人为读数误差,提高了数据的记录效率。

  这些性能特点相互配合,使仪器在夹持样品、调节间距、读取数值等环节具备良好的操作性与重复性,为稳定、准确的高频介电性能测量提供了机械与测量层面的保障。夹具结构的精密程度,直接关系到测量数据的可靠程度,因此上述指标的达成与维护,是保证仪器长期稳定工作的基础。

  1MHZ高频介电常数测试仪GDAT-A的正常工作条件如下:环境温度为0℃至+40℃;相对湿度小于80%;电源为220V±22V、50Hz±2.5Hz。在上述条件下,仪器能够按照技术指标稳定工作。使用时应避免超出上述范围的环境,以免影响测量结果或缩短设备使用寿命。环境温度过高或过低,都可能引起电子元件性能漂移;湿度过大,则可能影响电气绝缘与测微结构的稳定性;电源波动超出允许范围,可能干扰测试信号的稳定输出。

  设备的其他基本参数包括:消耗功率约25W;净重约7kg;外型尺寸(长×宽×高)为380×132×280mm。整机体积适中、功耗较低,便于在实验室台面布置与移动使用,对实验台空间的要求不高,也便于在多个测试点之间移动。

  产品配置方面,GDAT-A标配包括:测试主机一台、电感一套、夹具一套。主机集成信号源、控制、显示与数据处理单元;电感组用于构建谐振测试回路,覆盖不同频段与量程;夹具用于承载与固定被测样品。用户在购置时,可根据实际测试对象与频段需求,核对配置是否满足使用要求,必要时可向供应商咨询配套选件。

  合理的安装与接线是保证仪器正常工作的前提。设备应放置在平整、稳定的台面上,避免阳光直射与热源影响;电源应接入符合要求的稳定供电,必要时可配备稳压设备;测试夹具与主机的连接应牢固可靠,避免松动造成测量不稳定。在满足上述工作条件与配置要求的前提下,GDAT-A能够发挥其设计性能,为高频介电测试提供可靠支持。

  1MHZ高频介电常数测试仪GDAT-A的应用范围较为广泛,凡需要评价材料在1MHz等高频下介电性能的场合,均可作为测量工具。具体而言,主要涉及以下行业与应用场景。

  在电子陶瓷与电工陶瓷领域,电瓷、装置瓷等材料广泛用作绝缘与电容器介质,其介电常数与介质损耗直接影响产品的绝缘性能与高频特性。通过GDAT-A测量,可对陶瓷材料的配方、烧结工艺进行评价与改进,帮助生产企业优化产品性能。

  在电容器与介质材料行业,电容器介质材料的介电常数与损耗角正切是决定电容器容量稳定性、损耗特性与工作温度范围的关键参数。仪器可用于电容器介质材料的选型评价与质量检验,为电子元器件的可靠应用提供材料数据支撑。

  在复合材料与绝缘材料领域,复合材料、绝缘薄膜、印制线路基材等在交变电场下的介电性能,关系到电子设备在高频下的信号传输质量与能量损耗。GDAT-A可帮助研发与质检人员掌握材料的介电特性,指导配方调整与工艺优化,进而提升电子产品的性能与可靠性。

  在科研院所与高校实验室,材料科学、电工电子、物理化学等研究方向常涉及电介质材料的性能研究。仪器的通用测量能力与较宽的频率范围,使其成为科研实验中一项常用的介电性能测量手段,用于研究材料在不同频率下的极化机制与损耗规律,为新材料开发提供数据支持。

  在产品质量检验机构,检测机构依据相关标准对绝缘材料、电容器介质等产品开展介电性能检测,GDAT-A可作为检测设备,为产品符合性评价提供数据支持。此外,在电力设备、电子元器件、橡塑制品等相关行业的原材料检验与产品开发环节,高频介电测试同样具有重要价值。

  总体而言,凡涉及绝缘、介电、储能或高频传输的材料,都可能在研发、生产或检验环节用到高频介电常数测试。GDAT-A以1MHz为代表的高频测试能力,为上述行业提供了通用、实用的测量方案,是材料介电性能评价中一项可靠的工具。

  规范的操作与定期的维护保养,是保证1MHZ高频介电常数测试仪GDAT-A长期稳定运行、获得可靠测量结果的重要环节。

  在使用方面,操作人员应先熟悉仪器面板的功能按键与显示信息,按照说明书完成开机自检与预热。测量前,应根据被测样品的尺寸与介电特性,选择合适的平板电容器极片规格,并清洁极片表面,避免灰尘、油污影响测量。装样时,应将被测样品平稳放置于极片之间,通过测微杆调节间距至设定位置,并记录初始读数。测量过程中,利用仪器自动搜索谐振点的功能确定谐振频率,读取相关Q值与电容读数,按测试流程完成数据处理。对于不同频率点或不同批次的样品,应保持测量条件一致,以保证结果的可比性。

  样品与夹具的状态对测量结果影响较大。被测样品应平整、洁净,厚度均匀;测试夹具应避免碰撞,防止极片变形或测微结构松动。如发现读数异常或重复性变差,应检查夹具是否受损、连接是否可靠,并及时处理,避免带着隐患继续测量。

  在维护保养方面,GDAT-A由精密机械构件组成,使用与保存时应避免振动和碰撞,要求在不含腐蚀气体且干燥的环境中使用与保存,不能自行拆装,否则将影响其工作性能。若测试夹具受到碰撞,或进行定期检查,应检测以下几项指标:平板电容器二极片平行度不超过0.02mm;园筒电容器的轴与轴同心度误差不超过0.1mm;保证二个测微杆0.01mm分辨率;用精密电容测量仪(±0.01pF分辨率)测量园筒电容器,电容呈线mm测试一点,要求符合工作特性要求。上述检测可在一定程度上判断夹具的机械精度是否保持在合格范围。

  仪器长期使用后,可联系专业机构进行计量校准,确保各项指标持续满足技术要求。定期的维护与规范的存放,能够延长设备使用寿命,减少因机械磨损或污染导致的测量偏差。同时,操作人员应养成规范记录测量数据的习惯,便于后续分析与追溯。

  在选择高频介电常数测试设备时,应从测试需求、频率范围、测量精度、操作便利性与售后服务等角度综合考量。1MHZ高频介电常数测试仪GDAT-A作为面向1MHz及更宽频段的测试设备,可重点从以下几个方面评估其适用性。

  首先,明确测试频率需求。不同材料与应用场景对测试频率的要求不同。若主要测试点位于1MHz附近,GDAT-A的工作频率范围(10KHz至70MHz或100MHz)能够覆盖该频段,并提供谐振法测量,符合常见的高频介电测试需求。对于需要在更宽频段开展测试的单位,可结合频率范围指标评估设备的适应性。

  其次,关注测量范围与精度指标。仪器的Q值测量范围、电容测量范围、电容准确度以及夹具损耗水平等参数,决定了其对不同损耗样品与不同尺寸样品的适应能力。采购时可对照待测样品的典型参数,核对这些指标能否满足要求。对于损耗较小的样品,应重点关注夹具损耗水平与Q值测量上限。

  再次,评估夹具结构与样品适配性。平板极片的规格、间距调节范围与分辨率,影响可测样品的尺寸范围与测量重复性。若测试样品规格多样,应选择极片规格与夹具设计适配性好的配置,以满足多种样品的测试需要。

  此外,还应关注标准的符合性。仪器依据GB/T 1409-2006等标准组织测量,测量结果便于与标准方法进pg电子免费试玩平台行比对,在质量检验与材料评价中具有参考价值。采购时可要求供应商提供相关的技术资料与参数说明,以便进行核对。

  在售后服务方面,应了解供应商是否提供安装培训、操作指导、维护支持与计量校准等服务,以便仪器投入使用后能够顺利运行。对于需要长期稳定开展高频介电测试的单位,选择技术指标明确、配置完整、服务到位的设备,有助于保障测试工作的连续性与数据的可靠性。

  1MHZ高频介电常数测试仪GDAT-A是一款依据GB/T 1409-2006标准、采用高频谐振法测量电介质材料介电常数与介质损耗因数的专用仪器。仪器以单片计算机为核心,集成频率数字锁定、谐振点自动搜索、Q值量程自动转换等功能,配合平板电容器与园筒电容器构成的测微结构,能够在1MHz及更宽频段内开展介电性能测试。

  在技术指标方面,GDAT-A提供10KHz至70MHz或100MHz的频率范围、2~1023的Q值测量范围、1~460pF的电容直接测量范围,以及明确的电容准确度与频率指示误差指标,配合性能特点中所列出的极片规格、间距分辨率与夹具损耗水平,共同构成了仪器的测量能力。正常工作时,设备对使用环境与电源条件有明确要求,配套主机、电感与夹具即可开展测试。

  在应用层面,仪器可服务于电子陶瓷、电容器介质、复合材料、绝缘材料等行业,以及科研院所、高校实验室与质量检验机构,为材料的高频介电性能研究、评价与改进提供测量支持。规范的操作、定期的维护与合理的选型,是保证仪器稳定运行、数据可靠的关键。

  综上,1MHZ高频介电常数测试仪GDAT-A在技术指标、测试原理与结构设计上,能够较好满足高频介电常数与介质损耗的测量需求,是相关材料测试场景中一项实用、可靠的测量工具。选购时结合测试频率、测量范围、夹具适配与售后支持等因素综合判断,有助于选择到符合实际需求的设备。
